Für Busse mit C-Schienen oder Fahrzeuge mit Hubdächern, Wohnwagen und Caravans. Diese werden entweder in Fixpunkte, C-Schienen oder auf unserer Caravanschiene montiert. Die Winkel der Füße können von uns an die Dachneigung angepaßt werden.

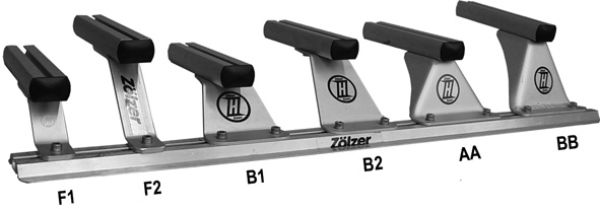

Die Füße F1 und F2 sind für kleine Transporter, z.B. VW Caddy, die im Dach entweder Gewinde oder Bohrungen haben. Die Füße B2-5 sind für Ladungen mit etwas mehr Gewicht gedacht.
F1 und F2 Anschraubträger sind nur bis 150 cm Holmlänge vorgesehen!
B1 und B2 Anschraubträger sind nur bis 150 cm Holmlänge vorgesehen!
Dachträger Probleme mit VW T5 und VW T6
Die VW- Busse sind schon immer beliebte Paddlerautos gewesen. Das aktuelle Modell ist der T5. Leider werden mindestens die Hälfte der Fahrzeuge ohne die sogenannte C-Schiene ausgeliefert. Dann ist das Nachrüsten angesagt. Die beiden Schienen kosten bei VW ca. 160 €. Die VW- Werkstätten haben mit der Nachrüstung so Ihre Probleme. Die Schienen haben 6 Bohrungen, das Dach aber nur 4 Gewinde. Die Werkstätten müssen dann, nach Anweisung von Wolfsburg, 2 weitere Löcher pro Seite ins Dach bohren bei einigen Modellen mit entfernen des Himmels.
Einfacher ist das Verkleben der C-Schiene mit Sikaflex (über die gesamte Länge) und Anschrauben mit den 4 Senkschrauben auf jeder Seite. Das habe ich an meinem T5 und einer Reihe Vereinsfreunden an Ihren T5 – Bussen so gemacht, ohne irgendwelche Probleme im Laufe der Zeit.
Ohne C-Schiene werden die Dachträger mit 4 Stück M6 Schräubchen als sogenannte Fixpunktträger angeschraubt (eine M6 Schraube pro Fuß). Wir möchten hier ausdrücklich darauf hinweisen, dass dann die angegebenen Traglasten nicht mehr stimmen. In den C-Schienen wird der AA-Träger mit 8 Innensechskannt-Schrauben M8 und Vierkantmuttern 20 x 25 mm verschraubt (zwei M8 Schrauben pro Fuß). Die Holmlängen können zwischen 160 cm bis 190 cm gewählt werden, normal ist 170 cm und 180 cm.
| Art- Nr. |
Bezeichnung |
Tragkraft ca. |
Fußhöhe ca. |
Fußbreite ca. |
Holmlänge |
Gewicht ca. |
| 02109 |
Anschraubträger F1 |
80 kg |
6 cm |
4 cm |
bis 150 cm, keine Überlänge
|
3120 g |
| 02110 |
Anschraubträger F2 |
80 kg |
10 cm |
4 cm |
bis 150 cm, keine Überlänge
|
3200 g |
| 02170 |
Anschraubträger B1 |
100 kg |
8 cm |
12 cm |
bis 150 cm, keine Überlänge
|
4400 g |
| 02171 |
Anschraubträger B2 |
100 kg |
10 cm |
12 cm |
bis 150 cm, keine Überlänge |
4500 g |
| 02107 |
Anschraubträger AA |
200 kg |
9 cm |
16 cm |
Überlänge möglich |
4700 g |
| 02108 |
Anschraubträger BB |
200 kg |
11 cm |
16 cm |
Überlänge möglich |
4900 g |
Die Angaben der Tragkraft sind Belastungsangaben während der Fahrt.
Zum Lieferumfang eines Zölzer -Dachträgers gehören:
4 Füße incl. Befestigungsmaterial (Bei C-Schienen anderer Hersteller berechnen wir, je nach Größe einen Aufpreis der Vierkantmuttern!),
2 Hauptholme (= Querstreben ) bis max. 150 cm mit Endkappen und ein 6 mm Innensechskant-Schraubenschlüssel. Die Montage ist nicht im Lieferumfang enthalten.
Holme bevorraten wir in Längen von 120 cm bis 220 cm, in Abstufungen von 10 cm.
Bitte bestellen Sie Holmlängen über 150 cm (siehe unten) und Sonderschnitte zusätzlich.
Wir empfehlen zusätzlich:
Zum Schutz der Ladung unser Schutzgummi (siehe unten).
Es sichert die Ladung gegen Verrutschen und polstert diese gegen Beschädigung ab.
Ersatz- und Einzelteile für dieses Zölzer - Dachträgersystem finden Sie über folgende Links:
Anschraubfüße, Zölzer-Standardholm, Innensechskantschrauben, Unterlegscheiben, Zahnscheiben, Innensechskant-Schraubenschlüssel
Bitte geben Sie, am Ende Ihrer Bestellung im Kommentarfeld, den Hersteller, den Fahrzeugtyp, das Baujahr, die gewünschte Holmlänge und nicht serienmäßige oder besondere Dachausstattungen an. Zum Beispiel breites Sonnendach, hervorstehende Dachluken, Reling, etc... Sie können Ihre Angaben an uns wie folgt übermitteln:
Nach Eingabe Ihrer Bestellung gehen Sie zur Kasse.
* Ihre Bestellung wird angezeigt
* Unterhalb Ihrer Rechnungs- und Lieferadresse erscheint
Ihre Mitteilung an uns:
Bitte geben Sie in dieses Textfeld die von uns benötigten Angaben ein.
(siehe Mehrlänge Sperrgut bis 260 cm, siehe Mehrlänge Spedition bis 620 cm)
